Стеллажная мебель

стр. 1 2

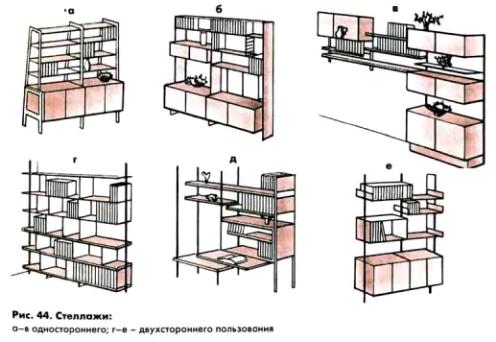

По функциональному назначению стеллажная мебель (стеллажи) яв­ляется в основном комбинированной. Объемные корпусные элементы стеллажей (сек­ции) используют для хранения посуды и книг, в качестве секретеров и баров. Открытые полки стеллажей служат для установки телевизора, проигрывающих устройств, декора­тивной посуды, книг и т.д. Стеллажи конструируют одностороннего пользования, устанавливаемые вдоль сте­ны помещения (рис. 44 а-в) и двухстороннего пользования, устанавливаемые торцом к стене или в центре помещения (рис. 44 г-e). В последнем случае с помощью стеллажа обособляют часть помещения, чтобы получить место для сна, приема пищи. Основной конструктивной особенностью стеллажей являются несущие вертикаль­ные стойки, крепление стоек к строительным конструкциям, крепление к стойкам секций и полок.

Стойки изготавливают из древесины хвойных или лиственных пород или металла К строительным конструкциям стойки крепят специальными домкратами, создающими распор между полом и потолком, угольниками, свободно устанавливают на полу или крепят к стене.
Стойки из древесины представляют собой клееную деталь или лесенку. Ширина де­тали 50-200 мм, толщина 25-30 мм. Ширина лесенки 300-500 мм. Широкие лесенки обычно свободно устанавливают на полу без крепления к строительным конструкциям.
Стойки из древесины отделывают эмалями или нитролаками.
Металлические стойки выполняют из стальных круглых, квадратных или прямо­угольных труб, а также стальных или алюминиевых профилей различного сечения. Для изготовления стоек можно использовать трубы и профили, бывшие в употреблении. Тру­бы и профили должны быть очищены от ржавчины или коррозии и окрашены эмалями. Размеры круглых и квадратных труб в сечении и толщина прямоугольных труб от 19 до 22 мм.
Секции и полки в зависимости от конструкции стеллажа могут быть переставными. Выполненные как конструктивно законченные изделия, переставные секции и полки можно крепить в нужном месте по высоте стеллажа, что делает стеллаж универсальным. При необходимости отдельные секции и полки переставляют или совсем убирают. Для крепления секций и полок в стойках предусматривают отверстия.

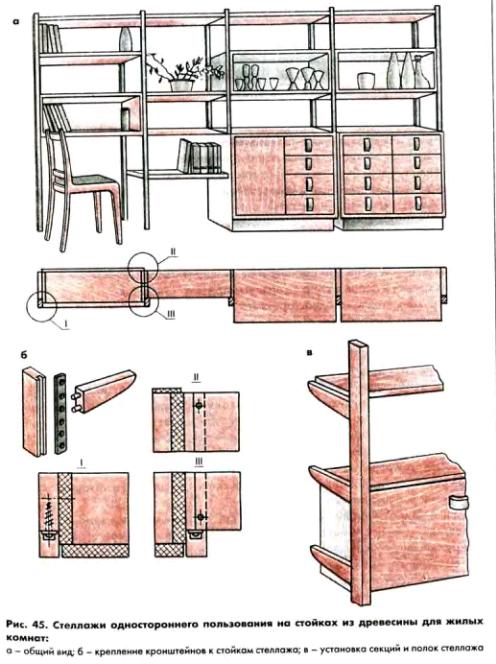

Конструкция стеллажа одностороннего пользования на стойках из древесины для жилых комнат с переставными секциями и полками приведена на рисунке 45. Стеллаж (рис. 45 а) многофункционального назначения оборудован секциями и полками. Сек­ции имеют следующие отделения: секреторное с откидной дверью, для книг, посуды. Полки используют для книг, декоративных изделий. Нижние напольные секции более глубокие, чем навесные. На них можно устанавливать телевизор, радиоприемник и т.п. Напольные секции оборудуют ящиками и полками за распашными дверями. Секции сво­бодно устанавливают на полу. По ширине стеллаж может иметь неограниченное число рядов. Рекомендуемая ширина ряда между стойками 800 и 600 мм.
Несущие стойки стеллажа состоят из опорных брусков сечением 30x50 мм и усе­ченных съемных кронштейнов, навешиваемых на опорные бруски. Сечение кронштей­нов в широкой части 30x50 мм. Опорные бруски и кронштейны изготавливают из дре­весины хвойных и лиственных пород.
Кронштейны к опорным брускам крепят при помощи шурупов (рис. 45 б). Головки шурупов, ввинченных с универсальным клеем в торцы кронштейнов, вставляют в отвер­стия округлой формы, сделанные в стальной ленте толщиной 1,5-2 мм. Ленту вставляют в паз, сформированный с внутренней стороны опорного бруска, и крепят шурупами. Шаг перестановки кронштейнов 200-250 мм.
Навесные секции стеллажа имеют горизонтальные проходные стенки, распашные или раздвижные двери. Секции устанавливают между стойками и кронштейнами (рис. 45 г) и крепят к ним шурупами с внутренней стороны. Крайние полки (левая и пра­вая) стеллажа крепят шурупными стяжками к кронштейнам. Полки, расположенные ме­жду ними, устанавливают на кронштейны свободно, без крепления.

В приведенной конструкции стеллаж имеет необходимую жесткость только после установки и крепления навесных секций и полок. Чтобы предохранить стеллаж от опро­кидывания, целесообразно предусмотреть крепление стеллажа к стене после его уста­новки на место. Крепление осуществляется с помощью двух-трех металлических уголь­ников, привинчиваемых к верхнему кронштейну и стене.
Стеллаж собирают в следующей последовательности. Стойки стеллажа с кронштей­нами, установленными в местах крепления секций, кладут на пол кронштейнами вверх. Если пол неровный, то под стойки подгладывают бруски. К стойкам стеллажа крепят сек­ции, стеллаж поднимают, устанавливают на место и крепят к стене. Затем устанавлива­ют полки, напольные секции и двери.
Отделывают стеллаж до сборки. Стойки и кронштейны целесообразно отделать ни­троэмалями ярких, насыщенных тонов. В этом случае они являются не только конструк­тивным, но и декоративным элементом.
