Столы обеденные и письменные

стр. 1 2 3

Крышку стола к подстолью крепят на шкантах с клеем или металлическими уголь-никоми.

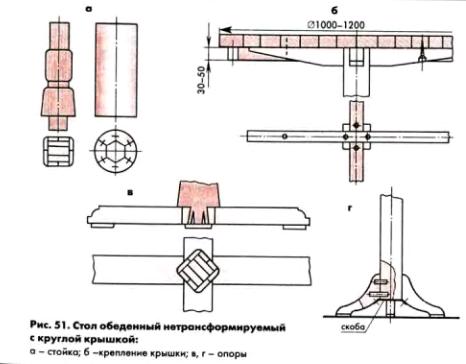

На рисунке 51 показана конструкция нетрансформируемого обеденного стола с круглой крышкой на центральной стойке. Круглые столы нельзя блокировать с другими предметами мебели, вокруг них должна быть свободная зоно. Поэтому обеденные сто­лы с круглой крышкой используют в комнатах, имеющих большую площадь, или на тер­расах.
Стойки столов выполняют из массива древесины хвойных или лиственных пород. Они имеют квадратную или круглую форму (рис. 51 а).
во
Основой стойки квадратной формы является клееный пустотелый брус сечением 120 мм, утолщенный в нижней и средней части. Утолщение бруса применяют для повы­шения устойчивости стойки и по эстетическим соображениям. Стойки круглой формы со­стоят из сегментов, соединенных на вставную рейку.

Крышку стола диаметром 1000-1 200 мм изготавливают из массива древесины. Толщина крышки 30-35 мм. Крышку можно изготовить из массива древесины или дре­весностружечной плиты толщиной 18-20 мм. В этом случав для увеличения стабильно­сти крышки и по эстетическим соображениям с ее внутренней стороны привинчивают бруски или круглую царгу толщиной 30-35 мм.
Крышку крепят шурупами к крестовине, врезанной в стойку (рис. 51 6). Рабочие поверхности крышки столов из массива древесины хвойных пород должны быть обес-смолены.
Опорами стола являются крестовина (рис. 51 ш) или распорные ножки (рис. 51 г}. Характер соединения стойки с опорами должен быть хорошо продуман, так как при од­носторонней нагрузке на крышку стола возникают значительные нагрузки на соедине­ния стойки с опорами. Квадратные стойки с крестовиной можно соединить на сквозной шип с расклиниванием шипа клиньями на клею. Круглые стойки к крестовине крепят на шкантах. Диаметр шкантов 14 мм, количество шкантов на одно соединение не менее че­тырех. Распорные ножки крепят к аойке на шкантах диаметром 14 мм с дополнительным креплением металлической скобой.
Столы трансформируемые. Столы с раздвижными крышкоми и нераздвижным подстольем изготавливают с прямоугольным и круглым подстольем (круглой царгой).

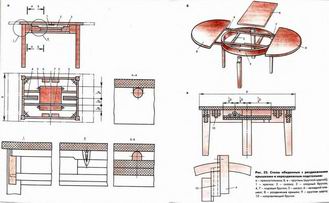

На рисунке 52 а показан пример конструкции стола с прямоугольным подстольем. К раздвижным крышкам стола прикреплены ходовые бруски 4 и 7, которые передвига­ются в пазах царг. Вкладной элемент 6 состоит из двух щитов, соединенных между со­бой петлями. Один щит вкладного элемента крепят к поворотной скалке 2, вращающей­ся в боковых царгах. В сложенном положении вкладной элемент опирается на опорный брусок 3. При трансформации вкладной элемент поворачивается вместе со скалкой и ложится на продольную царгу. Затем вторая половина вкладного элемента откидывает­ся на петле и ложится на другую царгу.
Установленные в кромках вкладного элемента шканты 5, по четыре шканта с каждой стороны, входят в соответствующие гнездо раздвижных крышек стола. До и после транс­формации раздвижные крышки стола соединяют между собой и вкладным элементом крючками 1. Крючки предохраняют от случайного выхода шкантов из гнезд, в результа­те чего вкладной элемент может опуститься вниз под нагрузкой предметов, находящих­ся на столе.
Пример конструктивного решения обеденного стола с круглой царгой и вкладным элементом, свободно хранящимся в подстолье, приведен на рисунке 52 б. К раздвижным крышкам 8 крепят ходовые бруски 4, передвигаемые в пазах направляющих брусков 10, соединенных шипами с царгой 9. Вкладной элемент 6, состоящий из двух щитов, со­единенных петлями, свободно хранится в подстолье на опорных брусках 3, соединенных с царгами. В конструкциях столов с круглой царгой вкладной элемент может быть пово­ротным - прикрепленным к поворотной скалке (рис. 52 в).
Процесс изготовления столов обеденных с прямоугольным неразборным подстоль­ем из предварительно подготовленных деталей включает основные операции, выполня­емые в следующей последовательности: формирование в царгах и ножках шипов и гнезд, формирование в царгах пазов и гнезд для опорного, ходовых брусков и скалки, сборка боковин подстолья «насухо», склеивание шиповых соединений боковин, сборка подстолья «насухо», склеивание и обработка подстолья, крепление опорного бруска, навеска вкладных элементов на петли, крепление скалки и ходовых брусков, установка вкладного элемента в подстолье, проверка усилий трансформации.
При разметке ножек предусматривают их отпиливание после сборки подстолья. Для этой цели длина ножек вверху стола должно быть на 40-50 мм больше предусмотрен­ной проектом. Если длина ножек подстолья соответствует проектной, то в местах сопря­жений шипов царг с гнездами ножек при сборке может произойти роскол древесины, в результате чего нарушится характер соединения. Склеиваемые боковины обжимают в цвингах и проверяют правильность сборки боковин линейкой по диагонали.
Затем подстолье собирают «насухо» и склеивают в цвингах. Обжатое в цвингах подстолье проверяют по диагонали и устанавливают на горизонтальный пол. После вы­сыхания клея опиливают выступающие над царгами торцы ножек и зачищают верх под­столья. Чтобы обеспечить лучшее скольжение крышек по царгам при трансформации, целесообразно на кромки царг наклеить полосы ткани (сукна).
Для навески вкладных элементов применяют карточные петли. После навески петли не должны выступать на лицевую поверхность вкладного элемента.

Крышки стола и вкладной элемент устанавливают на ровный пол лицевой стороной вниз, и но них кладут подстолье. Выровняв по подстолью свесы крышки и вкладного эле­мента, крепят ходовые бруски к крышкам и скалку к вкладному элементу. Поставив стол на ножки, проверяют усилие трансформации крышек. При необходимости ходовые элементы трансформирующих устройств натирают воском или мылом.
При изготовлении столов с разборным прямоугольным подстольем сначала при по­мощи бобышек соединяют царги, затем крепят ножки к царгам. В дальнейшем процесс изготовления аналогичен процессу изготовления стола с нерозборным подстольем.
Изготовление столов с круглой царгой имеет некоторые особенности. Царгу гнутоклееную закрытого контура склеивают из фанеры. Ножки к царгам крепят стандартны­ми винтами с полукруглой головкой. Ходовые бруски передвигаются в позах, выбранных в царгах и направляющих брусках. К направляющим брускам крепят шурупами два опорных бруска, на которых свободно хранится вкладной элемент.
